T23 Kabelsalat Rückbau

[sup.txm]

Hallo zusammen, vielleicht findet sich ja jemand mit Rat.
Zum Problem:
Einer der Vorbesitzer hatte ein Doppel-DIN Radio eingebaut. Der Touch war jedoch mehr win95, also kam es raus und dann offenbarte sich der Salat.
https://www.dropbox.com/scl/fi/evfh...7-26.jpg?rlkey=6j6x0i9oymrtpxrs0wygvl9t6&dl=0
Der schwarze Stecker war in dem verbauten Radio. Für den Einbau des Toyota TNS510 brauche ich nur die beiden blauen.
https://www.dropbox.com/scl/fi/1n3i...7-56.jpg?rlkey=8rgac232y4tzx74pt0344fzf7&dl=0
Bei dem einen wurde jedoch gekappt.
Die restlichen Kabel wurden jeweils zwischen gelötet und verklebt. Ich packe einfach mal die Bilder mit rein:
https://www.dropbox.com/scl/fi/vyt3...7-50.jpg?rlkey=kiqsrdwp55efero6euwo2iho9&dl=0

https://www.dropbox.com/scl/fi/xap7...7-36.jpg?rlkey=lxx7pk12gxho85vhjy0jpvdze&dl=0

Ich habe absolut keinen Plan von der HiFi Elektrik. Ich wäre also echt dankbar wenn mit jemand helfen kann, dass ich über das Radio auf Musik abspielen kann. Das TNS ist bereit mit dem großen blauen verbunden und bekommt Strom.

Danke schonmal.



[CRX_Fan]

Da hat jemand, anstatt einen Adapter Kabelbaum zu nutzen, die OE Stecker einfach gekappt und direkt an den Aftermarket Kabelbaum gebaut.

Du musst halt die Kabel suchen, und sie wieder mit den OE Steckern verbinden.
Das Problem ist: Wenn Du nicht genau weisst, wie Du da vorgehen sollst, musst Du Dir jemanden holen, der das kann.
Der Weg ist eigentlich einfach: Die abgetrennten Gegenstücke zu den Kabelfragmenten, die in den Steckern noch drin stecken, suchen und wieder verbinden.

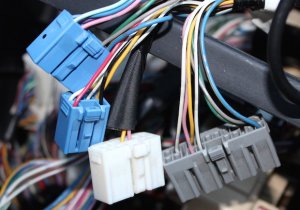

So sollte es am Ende aussehen:

Verkabelungspläne kann ich Dir alle senden...aber ob Du das hinbekommst, musst Du selbst entscheiden. Im Endeffekt ist es nur ein "Suchen nach Kabelfarben"

P.S. Für das TNS musst Du ja auch noch ein paar separate Kabel legen wie das Rückfahrsignal wegen dem Navi (und Kamera), Geschwindigkeitssignal, Handbremskontakt (Masse) etc.



[Bencelica]

Hier gibt's auch noch ein paar Infos zum TNS510 Einbau, falls du das noch nicht gesehen hast:
https://www.celica-community.de/threads/guide-einbau-des-toyota-tns510-in-die-celica-t23.34617/



[sup.txm]

Danke Ben, den Thread zum Einbau habe ich bereits gelesen. Ich denke das Rückfahrt Signal zu integrieren wird „recht“ leicht, da da bereits ähnlich an dem alten Radio war.
Aber dank des OEM Bild wird es vielleicht etwas leichter.
Danke schonmal.
